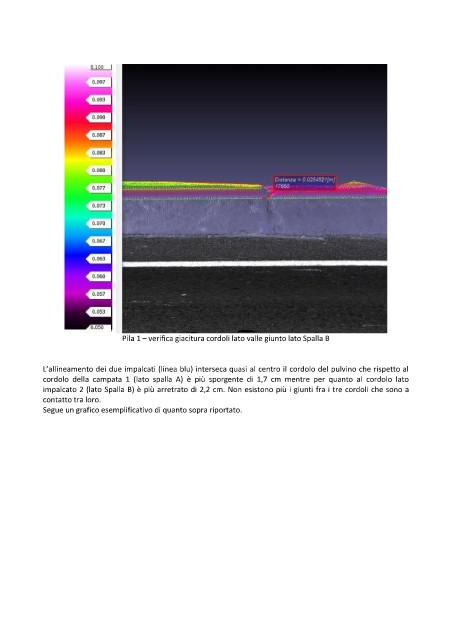

Pila 1 – verifica giacitura cordoli lato valle giunto lato Spalla B
L’allineamento dei due impalcati (linea blu) interseca quasi al centro il cordolo del pulvino che rispetto al
cordolo della campata 1 (lato spalla A) è più sporgente di 1,7 cm mentre per quanto al cordolo lato
impalcato 2 (lato Spalla B) è più arretrato di 2,2 cm. Non esistono più i giunti fra i tre cordoli che sono a
contatto tra loro.
Segue un grafico esemplificativo di quanto sopra riportato.
