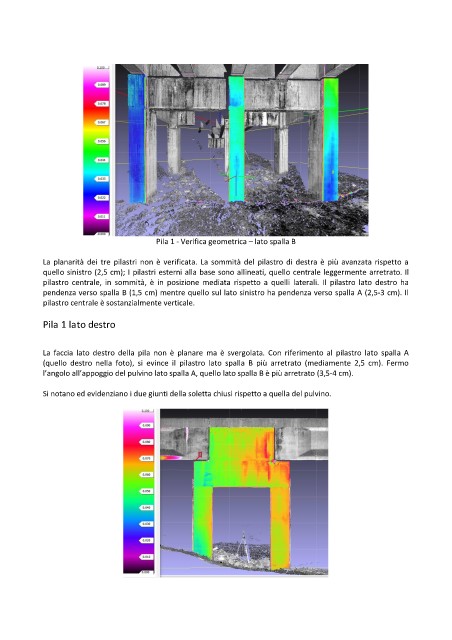

Pila 1 - Verifica geometrica – lato spalla B
La planarità dei tre pilastri non è verificata. La sommità del pilastro di destra è più avanzata rispetto a
quello sinistro (2,5 cm); I pilastri esterni alla base sono allineati, quello centrale leggermente arretrato. Il
pilastro centrale, in sommità, è in posizione mediata rispetto a quelli laterali. Il pilastro lato destro ha
pendenza verso spalla B (1,5 cm) mentre quello sul lato sinistro ha pendenza verso spalla A (2,5-3 cm). Il
pilastro centrale è sostanzialmente verticale.
Pila 1 lato destro
La faccia lato destro della pila non è planare ma è svergolata. Con riferimento al pilastro lato spalla A
(quello destro nella foto), si evince il pilastro lato spalla B più arretrato (mediamente 2,5 cm). Fermo
l’angolo all’appoggio del pulvino lato spalla A, quello lato spalla B è più arretrato (3,5-4 cm).
Si notano ed evidenziano i due giunti della soletta chiusi rispetto a quella del pulvino.
