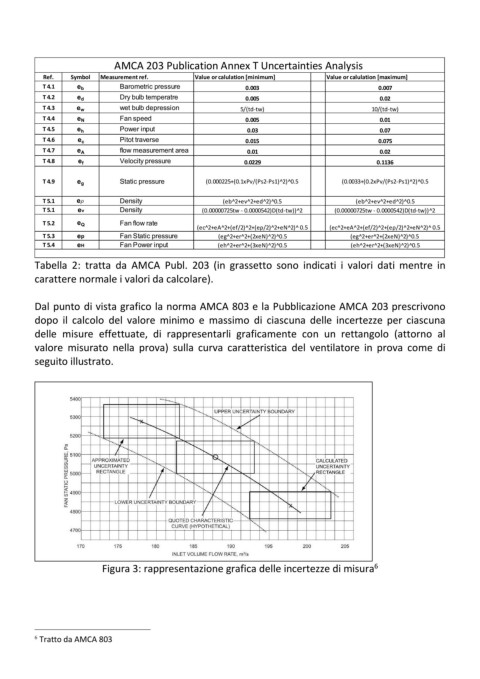

AMCA 203 Publication Annex T Uncertainties Analysis

Ref. Symbol Measurement ref. Value or calulation [minimum] Value or calulation [maximum]
T 4.1 e b Barometric pressure 0.003 0.007
T 4.2 e d Dry bulb temperatre 0.005 0.02
T 4.3 e w wet bulb depression 5/(td-tw) 10/(td-tw)
T 4.4 e N Fan speed 0.005 0.01
T 4.5 e h Power input 0.03 0.07
T 4.6 e c Pitot traverse 0.015 0.075
T 4.7 e A flow measurement area 0.01 0.02
T 4.8 e f Velocity pressure 0.0229 0.1136

T 4.9 e g Static pressure (0.000225+(0.1xPv/(Ps2-Ps1)^2)^0.5 (0.0033+(0.2xPv/(Ps2-Ps1)^2)^0.5

T 5.1 eρ Density (eb^2+ev^2+ed^2)^0.5 (eb^2+ev^2+ed^2)^0.5
T 5.1 ev Density (0.00000725tw - 0.0000542)D(td-tw))^2 (0.00000725tw - 0.0000542)D(td-tw))^2
T 5.2 e Q Fan flow rate
(ec^2+eA^2+(ef/2)^2+(eρ/2)^2+eN^2)^ 0.5 (ec^2+eA^2+(ef/2)^2+(eρ/2)^2+eN^2)^ 0.5
T 5.3 ep Fan Static pressure (eg^2+er^2+(2xeN)^2)^0.5 (eg^2+er^2+(2xeN)^2)^0.5
T 5.4 eH Fan Power input (eh^2+er^2+(3xeN)^2)^0.5 (eh^2+er^2+(3xeN)^2)^0.5
Tabella 2: tratta da AMCA Publ. 203 (in grassetto sono indicati i valori dati mentre in
carattere normale i valori da calcolare).

Dal punto di vista grafico la norma AMCA 803 e la Pubblicazione AMCA 203 prescrivono
dopo il calcolo del valore minimo e massimo di ciascuna delle incertezze per ciascuna
delle misure effettuate, di rappresentarli graficamente con un rettangolo (attorno al
valore misurato nella prova) sulla curva caratteristica del ventilatore in prova come di
seguito illustrato.

Figura 3: rappresentazione grafica delle incertezze di misura 6

6 Tratto da AMCA 803
