Page 78 - Master Magazine 8

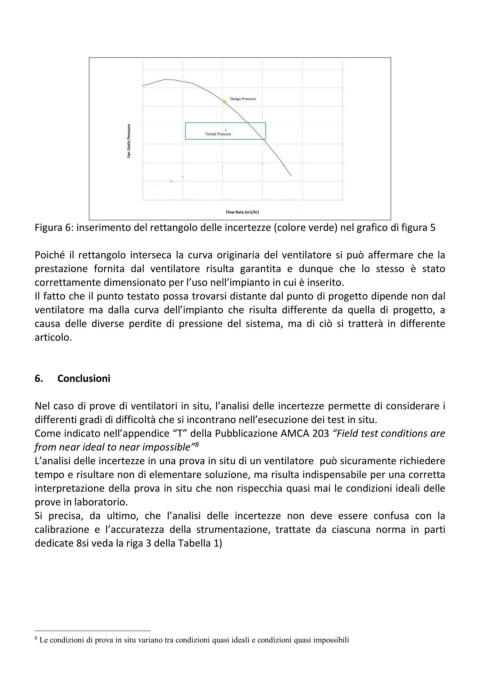

Figura 6: inserimento del rettangolo delle incertezze (colore verde) nel grafico di figura 5

Poiché il rettangolo interseca la curva originaria del ventilatore si può affermare che la
prestazione fornita dal ventilatore risulta garantita e dunque che lo stesso è stato
correttamente dimensionato per l’uso nell’impianto in cui è inserito.
Il fatto che il punto testato possa trovarsi distante dal punto di progetto dipende non dal
ventilatore ma dalla curva dell’impianto che risulta differente da quella di progetto, a
causa delle diverse perdite di pressione del sistema, ma di ciò si tratterà in differente

articolo.

6. Conclusioni

Nel caso di prove di ventilatori in situ, l’analisi delle incertezze permette di considerare i
differenti gradi di difficoltà che si incontrano nell’esecuzione dei test in situ.
Come indicato nell’appendice “T” della Pubblicazione AMCA 203 “Field test conditions are
from near ideal to near impossible” 8

L’analisi delle incertezze in una prova in situ di un ventilatore può sicuramente richiedere
tempo e risultare non di elementare soluzione, ma risulta indispensabile per una corretta
interpretazione della prova in situ che non rispecchia quasi mai le condizioni ideali delle
prove in laboratorio.
Si precisa, da ultimo, che l’analisi delle incertezze non deve essere confusa con la
calibrazione e l’accuratezza della strumentazione, trattate da ciascuna norma in parti

dedicate 8si veda la riga 3 della Tabella 1)

8 Le condizioni di prova in situ variano tra condizioni quasi ideali e condizioni quasi impossibili
