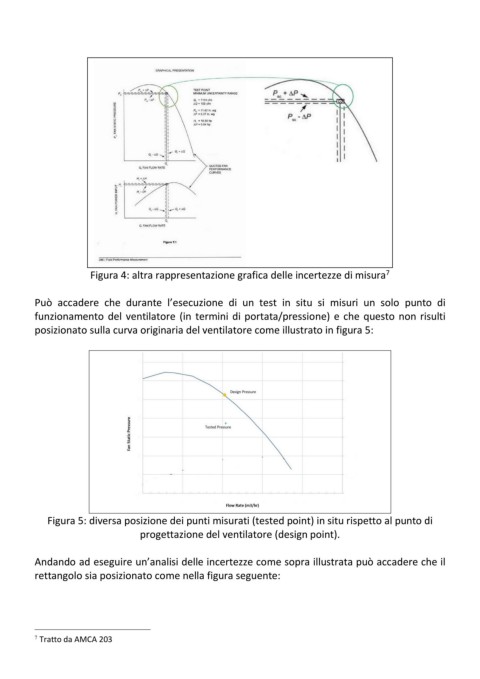

Figura 4: altra rappresentazione grafica delle incertezze di misura 7
Può accadere che durante l’esecuzione di un test in situ si misuri un solo punto di
funzionamento del ventilatore (in termini di portata/pressione) e che questo non risulti
posizionato sulla curva originaria del ventilatore come illustrato in figura 5:
Figura 5: diversa posizione dei punti misurati (tested point) in situ rispetto al punto di
progettazione del ventilatore (design point).
Andando ad eseguire un’analisi delle incertezze come sopra illustrata può accadere che il
rettangolo sia posizionato come nella figura seguente:
7 Tratto da AMCA 203
