I dati, originariamente campionati a 200 Hz, sono stati decimati 20 volte, filtrati e processati
mediante detrending. Lo scopo della decimazione è quello di ridurre il range di frequenza in
un range di frequenza di interesse, le stime delle densità spettrali sono state definite
nell’intervallo tra 0 - 100 Hz, per evitare problemi di aliasing il segnale è stato quindi
trattato con filtri passa basso e quindi si è provveduto al processamento.

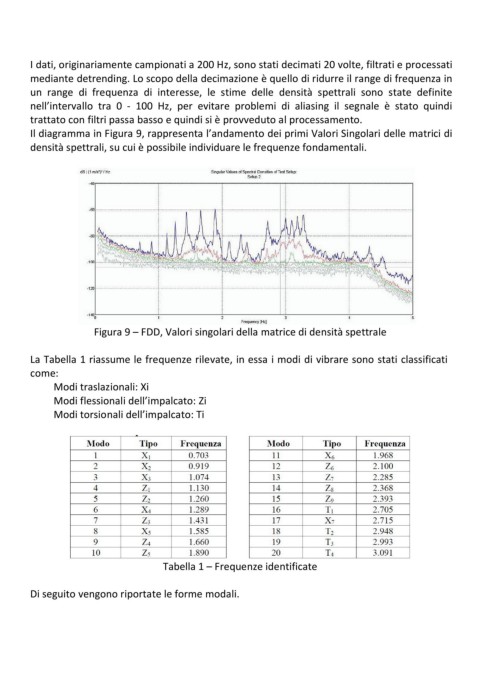

Il diagramma in Figura 9, rappresenta l’andamento dei primi Valori Singolari delle matrici di
densità spettrali, su cui è possibile individuare le frequenze fondamentali.
Figura 9 – FDD, Valori singolari della matrice di densità spettrale
La Tabella 1 riassume le frequenze rilevate, in essa i modi di vibrare sono stati classificati
come:
Modi traslazionali: Xi
Modi flessionali dell’impalcato: Zi
Modi torsionali dell’impalcato: Ti
Tabella 1 – Frequenze identificate
Di seguito vengono riportate le forme modali.
