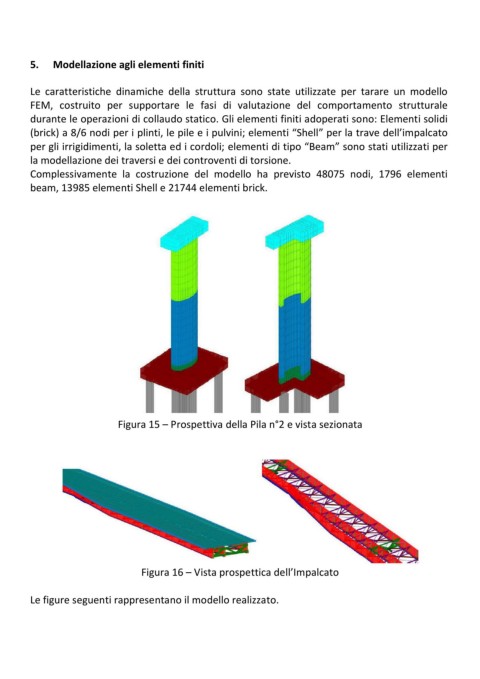

5. Modellazione agli elementi finiti
Le caratteristiche dinamiche della struttura sono state utilizzate per tarare un modello
FEM, costruito per supportare le fasi di valutazione del comportamento strutturale
durante le operazioni di collaudo statico. Gli elementi finiti adoperati sono: Elementi solidi
(brick) a 8/6 nodi per i plinti, le pile e i pulvini; elementi “Shell” per la trave dell’impalcato
per gli irrigidimenti, la soletta ed i cordoli; elementi di tipo “Beam” sono stati utilizzati per
la modellazione dei traversi e dei controventi di torsione.
Complessivamente la costruzione del modello ha previsto 48075 nodi, 1796 elementi
beam, 13985 elementi Shell e 21744 elementi brick.
Figura 15 – Prospettiva della Pila n°2 e vista sezionata
Figura 16 – Vista prospettica dell’Impalcato
Le figure seguenti rappresentano il modello realizzato.
