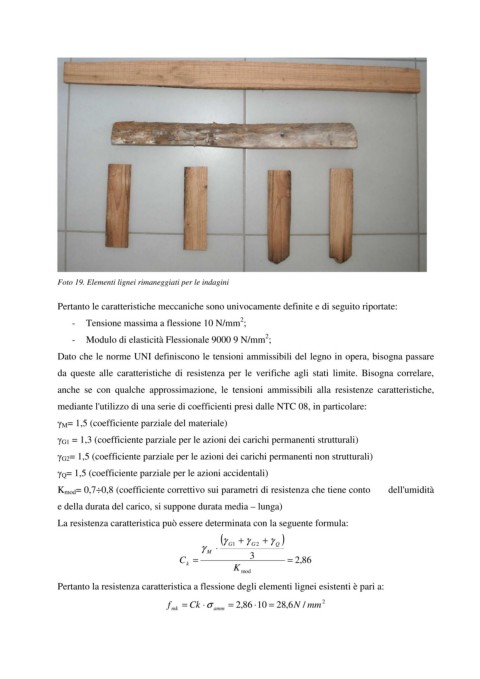

Foto 19. Elementi lignei rimaneggiati per le indagini

Pertanto le caratteristiche meccaniche sono univocamente definite e di seguito riportate:
2
- Tensione massima a flessione 10 N/mm ;
2
- Modulo di elasticità Flessionale 9000 9 N/mm ;
Dato che le norme UNI definiscono le tensioni ammissibili del legno in opera, bisogna passare

da queste alle caratteristiche di resistenza per le verifiche agli stati limite. Bisogna correlare,

anche se con qualche approssimazione, le tensioni ammissibili alla resistenze caratteristiche,
mediante l'utilizzo di una serie di coefficienti presi dalle NTC 08, in particolare:

γ M= 1,5 (coefficiente parziale del materiale)
γ G1 = 1,3 (coefficiente parziale per le azioni dei carichi permanenti strutturali)

γ G2= 1,5 (coefficiente parziale per le azioni dei carichi permanenti non strutturali)
γ Q= 1,5 (coefficiente parziale per le azioni accidentali)

K mod= 0,7÷0,8 (coefficiente correttivo sui parametri di resistenza che tiene conto dell'umidità

e della durata del carico, si suppone durata media – lunga)
La resistenza caratteristica può essere determinata con la seguente formula:

(γ + γ + γ )
γ ⋅ G 1 G 2 Q
M 3
C = = , 2 86
k
K mod
Pertanto la resistenza caratteristica a flessione degli elementi lignei esistenti è pari a:

2
f = Ck ⋅σ = , 2 86 ⋅ 10 = 28 6 , N / mm
mk amm
