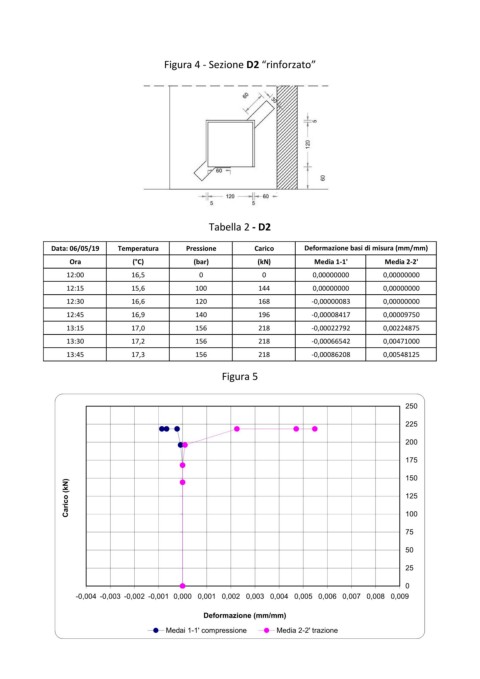

Figura 4 - Sezione D2 “rinforzato”























                                                     Tabella 2 - D2


              Data: 06/05/19  Temperatura      Pressione        Carico       Deformazione basi di misura (mm/mm)
                  Ora             (°C)           (bar)           (kN)          Media 1-1'       Media 2-2'
                 12:00            16,5            0               0            0,00000000       0,00000000
                 12:15            15,6           100             144           0,00000000       0,00000000
                 12:30            16,6           120             168          -0,00000083       0,00000000
                 12:45            16,9           140             196          -0,00008417       0,00009750
                 13:15            17,0           156             218          -0,00022792       0,00224875
                 13:30            17,2           156             218          -0,00066542       0,00471000
                 13:45            17,3           156             218          -0,00086208       0,00548125


                                                        Figura 5


                                                                                                      250

                                                                                                      225

                                                                                                      200

                                                                                                      175

                                                                                                      150
                  Carico (kN)                                                                         125


                                                                                                      100

                                                                                                      75

                                                                                                      50
                                                                                                      25

                                                                                                      0
                    -0,004 -0,003 -0,002 -0,001 0,000 0,001 0,002 0,003 0,004 0,005 0,006 0,007 0,008 0,009

                                                   Deformazione (mm/mm)
                                          Medai 1-1' compressione     Media 2-2' trazione
