la sua diagonale. Le due scarpe hanno consentito una distribuzione del carico lungo gli
angoli al fine di evitare il problema della concentrazione delle sollecitazioni in

corrispondenza di tali superfici.
Il monitoraggio del pannello murario durante la prova è stato eseguito mediante il
posizionamento di quattro basi di misura deformometriche (due per ogni lato, poste lungo
le diagonali: 1-2 e 1’-2’, figura 1), aventi base di misura 1.200 mm ciascuna.

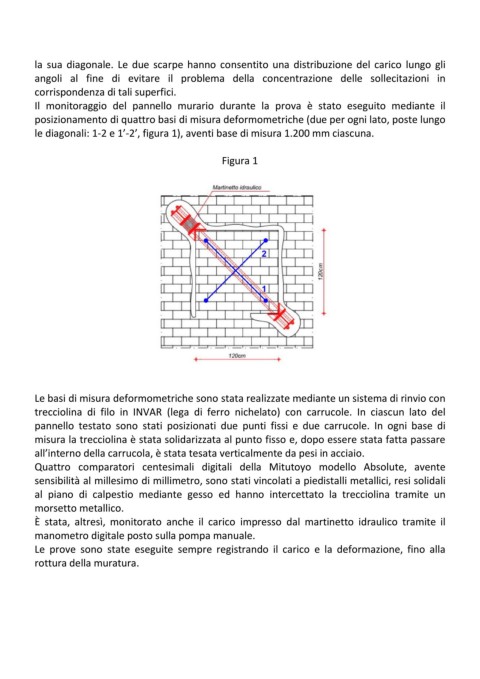

Figura 1

Le basi di misura deformometriche sono stata realizzate mediante un sistema di rinvio con
trecciolina di filo in INVAR (lega di ferro nichelato) con carrucole. In ciascun lato del
pannello testato sono stati posizionati due punti fissi e due carrucole. In ogni base di
misura la trecciolina è stata solidarizzata al punto fisso e, dopo essere stata fatta passare

all’interno della carrucola, è stata tesata verticalmente da pesi in acciaio.
Quattro comparatori centesimali digitali della Mitutoyo modello Absolute, avente
sensibilità al millesimo di millimetro, sono stati vincolati a piedistalli metallici, resi solidali
al piano di calpestio mediante gesso ed hanno intercettato la trecciolina tramite un
morsetto metallico.
È stata, altresì, monitorato anche il carico impresso dal martinetto idraulico tramite il
manometro digitale posto sulla pompa manuale.
Le prove sono state eseguite sempre registrando il carico e la deformazione, fino alla
rottura della muratura.
