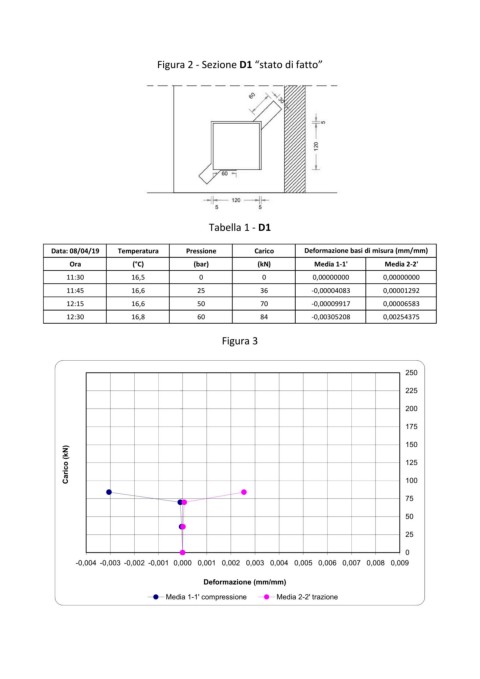

Figura 2 - Sezione D1 “stato di fatto”
Tabella 1 - D1
Data: 08/04/19 Temperatura Pressione Carico Deformazione basi di misura (mm/mm)
Ora (°C) (bar) (kN) Media 1-1' Media 2-2'
11:30 16,5 0 0 0,00000000 0,00000000
11:45 16,6 25 36 -0,00004083 0,00001292
12:15 16,6 50 70 -0,00009917 0,00006583
12:30 16,8 60 84 -0,00305208 0,00254375
Figura 3
250
225
200
175
150
Carico (kN) 125
100
75
50
25
0
-0,004 -0,003 -0,002 -0,001 0,000 0,001 0,002 0,003 0,004 0,005 0,006 0,007 0,008 0,009
Deformazione (mm/mm)
Media 1-1' compressione Media 2-2' trazione
