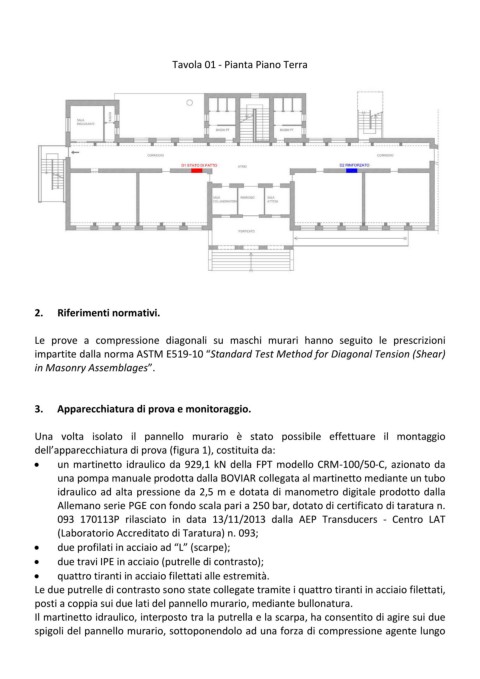

Page 41 - Master Magazine 8

Tavola 01 - Pianta Piano Terra

2. Riferimenti normativi.

Le prove a compressione diagonali su maschi murari hanno seguito le prescrizioni
impartite dalla norma ASTM E519-10 “Standard Test Method for Diagonal Tension (Shear)
in Masonry Assemblages”.

3. Apparecchiatura di prova e monitoraggio.

Una volta isolato il pannello murario è stato possibile effettuare il montaggio
dell’apparecchiatura di prova (figura 1), costituita da:
 un martinetto idraulico da 929,1 kN della FPT modello CRM-100/50-C, azionato da
una pompa manuale prodotta dalla BOVIAR collegata al martinetto mediante un tubo

idraulico ad alta pressione da 2,5 m e dotata di manometro digitale prodotto dalla
Allemano serie PGE con fondo scala pari a 250 bar, dotato di certificato di taratura n.
093 170113P rilasciato in data 13/11/2013 dalla AEP Transducers - Centro LAT
(Laboratorio Accreditato di Taratura) n. 093;
 due profilati in acciaio ad “L” (scarpe);
 due travi IPE in acciaio (putrelle di contrasto);
 quattro tiranti in acciaio filettati alle estremità.

Le due putrelle di contrasto sono state collegate tramite i quattro tiranti in acciaio filettati,
posti a coppia sui due lati del pannello murario, mediante bullonatura.
Il martinetto idraulico, interposto tra la putrella e la scarpa, ha consentito di agire sui due
spigoli del pannello murario, sottoponendolo ad una forza di compressione agente lungo
