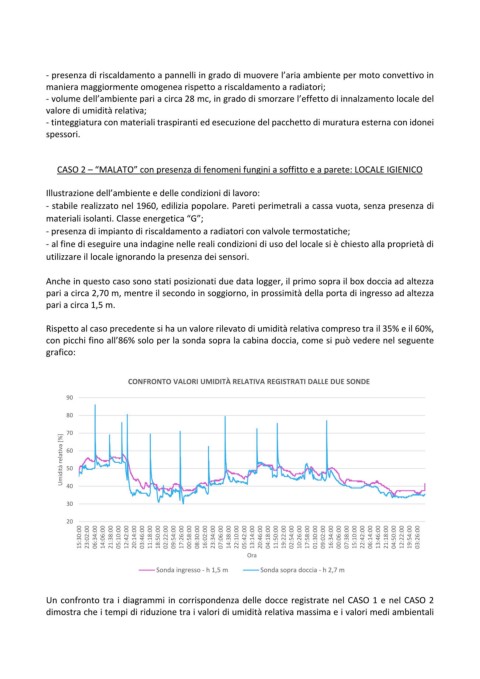

Page 141 - Master Magazine 7

- presenza di riscaldamento a pannelli in grado di muovere l’aria ambiente per moto convettivo in
maniera maggiormente omogenea rispetto a riscaldamento a radiatori;
- volume dell’ambiente pari a circa 28 mc, in grado di smorzare l’effetto di innalzamento locale del
valore di umidità relativa;
- tinteggiatura con materiali traspiranti ed esecuzione del pacchetto di muratura esterna con idonei
spessori.

CASO 2 – “MALATO” con presenza di fenomeni fungini a soffitto e a parete: LOCALE IGIENICO

Illustrazione dell’ambiente e delle condizioni di lavoro:
- stabile realizzato nel 1960, edilizia popolare. Pareti perimetrali a cassa vuota, senza presenza di
materiali isolanti. Classe energetica “G”;
- presenza di impianto di riscaldamento a radiatori con valvole termostatiche;
- al fine di eseguire una indagine nelle reali condizioni di uso del locale si è chiesto alla proprietà di
utilizzare il locale ignorando la presenza dei sensori.

Anche in questo caso sono stati posizionati due data logger, il primo sopra il box doccia ad altezza
pari a circa 2,70 m, mentre il secondo in soggiorno, in prossimità della porta di ingresso ad altezza
pari a circa 1,5 m.

Rispetto al caso precedente si ha un valore rilevato di umidità relativa compreso tra il 35% e il 60%,
con picchi fino all’86% solo per la sonda sopra la cabina doccia, come si può vedere nel seguente
grafico:

CONFRONTO VALORI UMIDITÀ RELATIVA REGISTRATI DALLE DUE SONDE
90

80

70
Umidità relativa [%] 60

50

40

30
20
15:30:00 23:02:00 06:34:00 14:06:00 21:38:00 05:10:00 12:42:00 20:14:00 03:46:00 11:18:00 18:50:00 02:22:00 09:54:00 17:26:00 00:58:00 08:30:00 16:02:00 23:34:00 07:06:00 14:38:00 22:10:00 05:42:00 13:14:00 20:46:00 04:18:00 11:50:00 19:22:00 02:54:00 10:26:00 17:58:00 01:30:00 09:02:00 16:34:00 00:06:00 07:38:00 15:10:00 22:42:00 06:14:00 13:46:00 21:18:00 04:50:00 12:22:00 19:54:00 03:26:00

Ora
Sonda ingresso - h 1,5 m Sonda sopra doccia - h 2,7 m

Un confronto tra i diagrammi in corrispondenza delle docce registrate nel CASO 1 e nel CASO 2
dimostra che i tempi di riduzione tra i valori di umidità relativa massima e i valori medi ambientali
