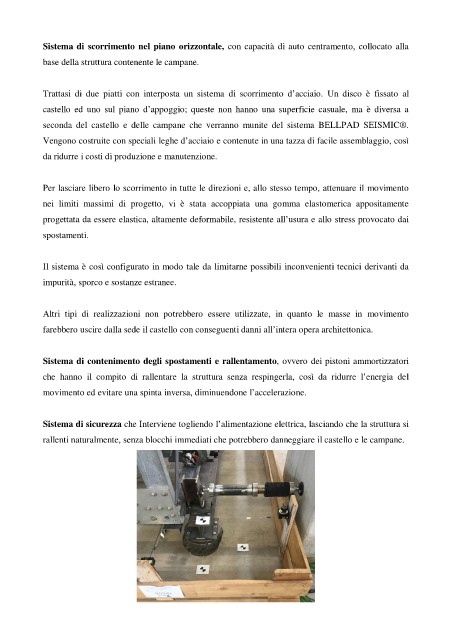

Page 63 - Master Magazine 6

Sistema di scorrimento nel piano orizzontale, con capacità di auto centramento, collocato alla
base della struttura contenente le campane.

Trattasi di due piatti con interposta un sistema di scorrimento d’acciaio. Un disco è fissato al

castello ed uno sul piano d’appoggio; queste non hanno una superficie casuale, ma è diversa a

seconda del castello e delle campane che verranno munite del sistema BELLPAD SEISMIC®.
Vengono costruite con speciali leghe d’acciaio e contenute in una tazza di facile assemblaggio, così

da ridurre i costi di produzione e manutenzione.

Per lasciare libero lo scorrimento in tutte le direzioni e, allo stesso tempo, attenuare il movimento

nei limiti massimi di progetto, vi è stata accoppiata una gomma elastomerica appositamente
progettata da essere elastica, altamente deformabile, resistente all’usura e allo stress provocato dai

spostamenti.

Il sistema è così configurato in modo tale da limitarne possibili inconvenienti tecnici derivanti da

impurità, sporco e sostanze estranee.

Altri tipi di realizzazioni non potrebbero essere utilizzate, in quanto le masse in movimento
farebbero uscire dalla sede il castello con conseguenti danni all’intera opera architettonica.

Sistema di contenimento degli spostamenti e rallentamento, ovvero dei pistoni ammortizzatori

che hanno il compito di rallentare la struttura senza respingerla, così da ridurre l’energia del

movimento ed evitare una spinta inversa, diminuendone l’accelerazione.

Sistema di sicurezza che Interviene togliendo l’alimentazione elettrica, lasciando che la struttura si

rallenti naturalmente, senza blocchi immediati che potrebbero danneggiare il castello e le campane.
